PROFILE GRINDING / PRODUCT

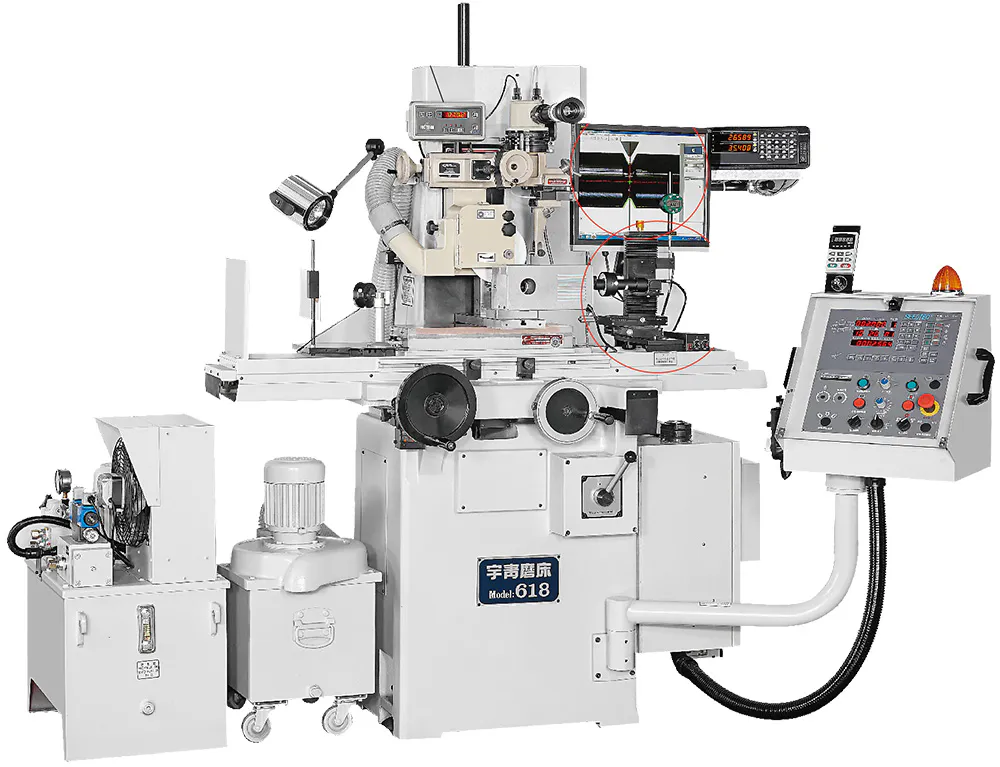

PG Optidress E 成型研磨整合系統
以 PG Optidress E 為核心，整合鑽石砂輪整修附件、System 8050 機上監看量測、CNC／油壓平面磨床與樹脂結合鑽石／CBN砂輪。
規格與選項
型號OPTIDRESS-E
光學放大率10 倍
觀察範圍19 mm
半徑滑道行程 19 mm；最小讀數 0.002 mm
切線滑道行程 32 mm
X／Y 滑道行程 38 mm；最小讀數 0.002 mm
旋轉角度最大範圍 190°；最小讀數 1 分

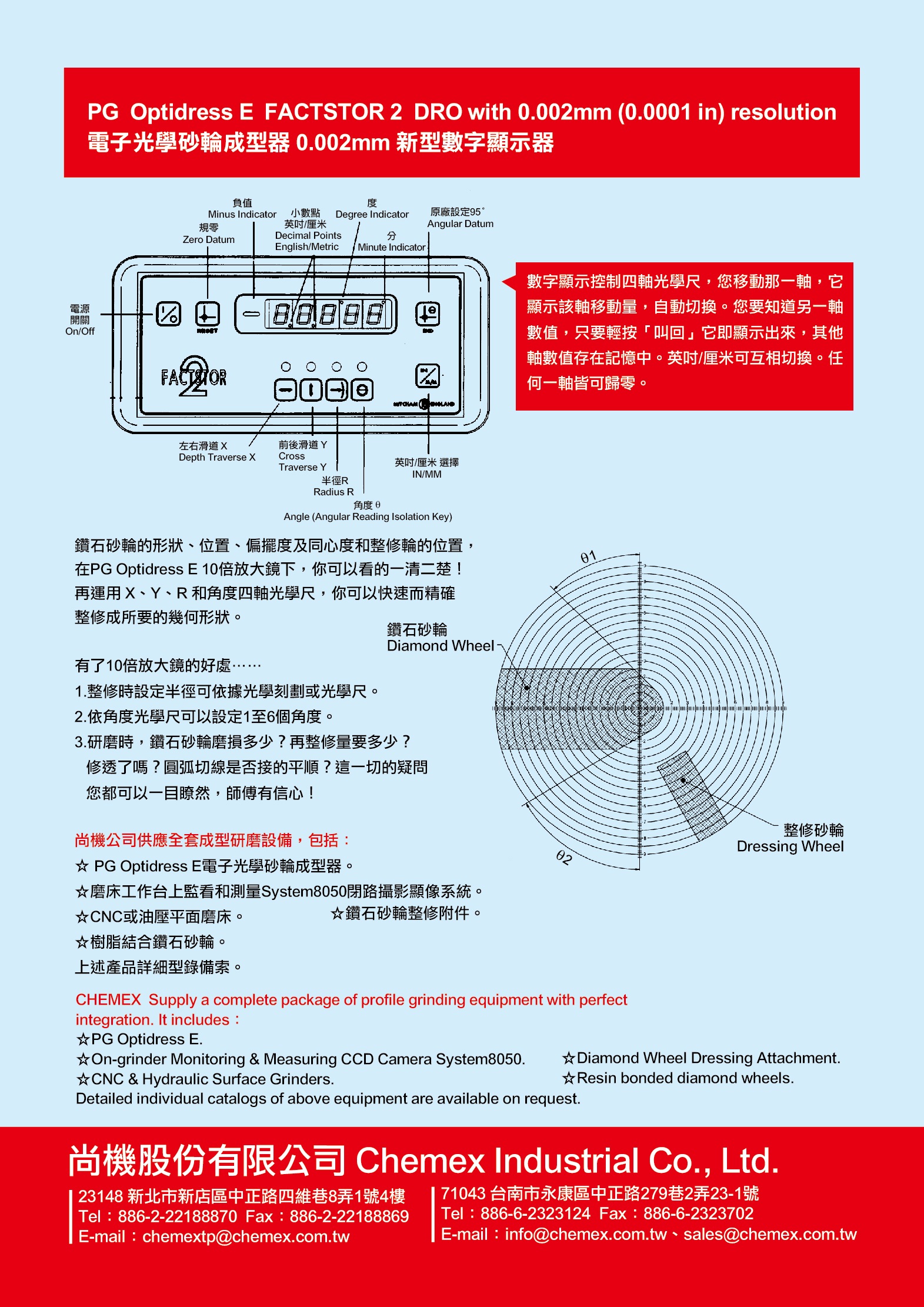

數位量測四軸 X／Y／R／角度讀值
砂輪直徑最大 305 mm
應用
成型研磨工作站整合鑽石／CBN砂輪輪廓整修角度與圓弧複合輪廓加工磨床機上監看與量測
使用與處理重點
- PG Optidress E 可透過 10 倍光學觀察確認砂輪輪廓、位置、偏擺與同心度。
- 四軸 X／Y／R／角度數位量測可協助進行角度、圓弧與複合輪廓設定。

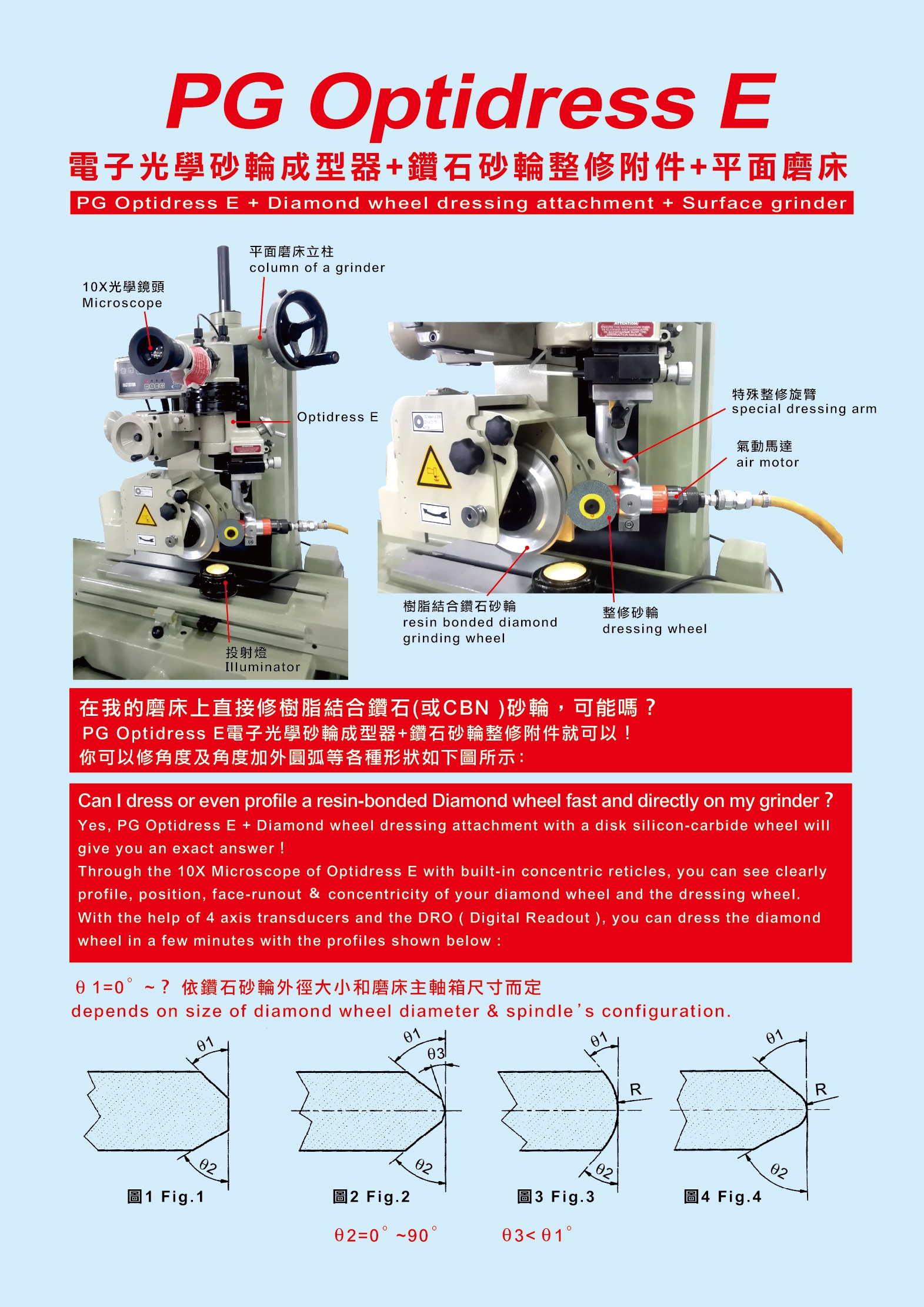

- 搭配鑽石砂輪整修附件，可在磨床上進行樹脂結合鑽石或 CBN 砂輪整修。
- 系統設備與配套可依既有磨床、砂輪尺寸及加工需求進行配置。
選型重點
- 先確認既有磨床與砂輪條件，再決定成型器、監看與整修附件的配套範圍。
- 將輪廓幾何、安裝空間及觀察需求一併提供，供系統配置評估。
產品圖片
影片
PG Optidress E 成型研磨整合系統 video 1
常見問題
PG Optidress 成型研磨系統包含哪些配套？
系統以 PG Optidress E 為核心，可評估鑽石砂輪整修附件、System 8050 機上監看、磨床與樹脂結合鑽石或 CBN 砂輪配套。實際包含項目依既有設備與專案配置確認。
系統整合與單獨 PG Optidress E 選型有何差別？
單機選型主要確認砂輪成型器的行程、砂輪尺寸與安裝條件；系統整合還需核對磨床、觀察位置、砂輪材質及整修附件，不能只由成型器規格推定整體加工能力。
評估既有磨床的配套需要哪些資料？
請提供磨床品牌與型號、工作台與安裝空間、砂輪尺寸及材質、工件輪廓圖與加工需求，供台北成型研磨窗口確認配置。
