產品與製造重點
- 10 倍放大光學觀察

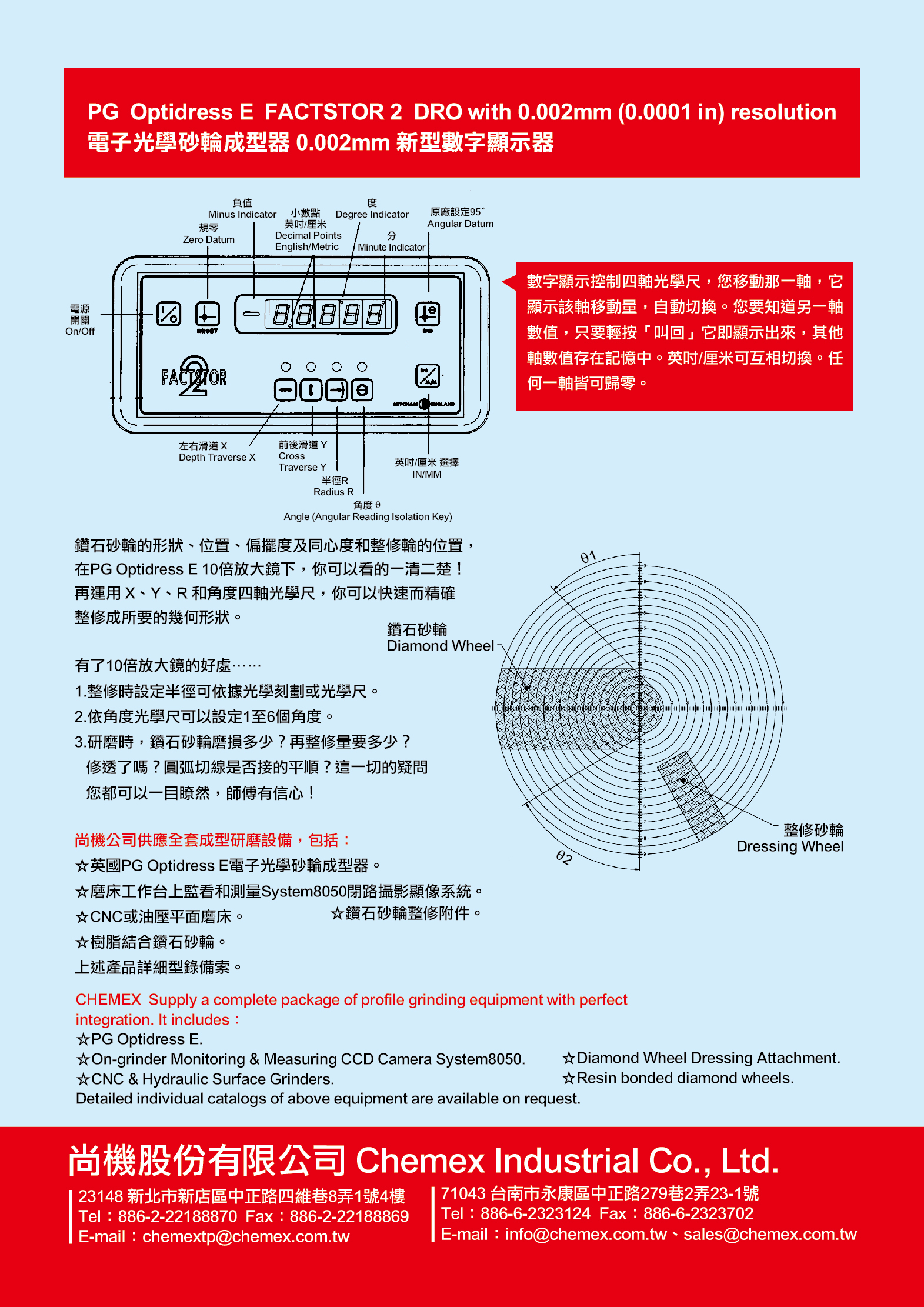

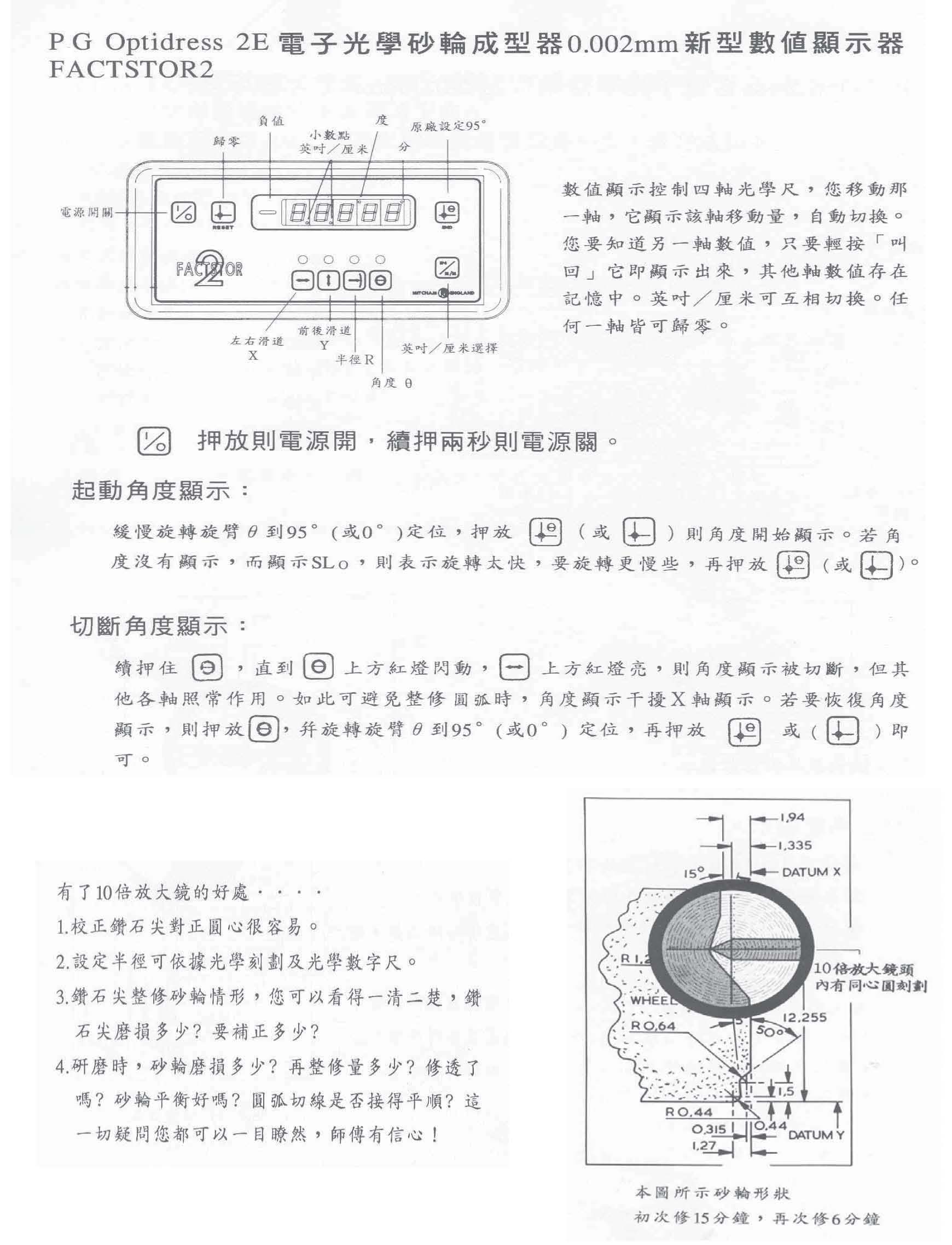

- X／Y／R／角度四軸數位量測
- 角度、圓弧與角度＋圓弧複合輪廓整修
- 可觀察砂輪偏擺、同心度與再整修狀態

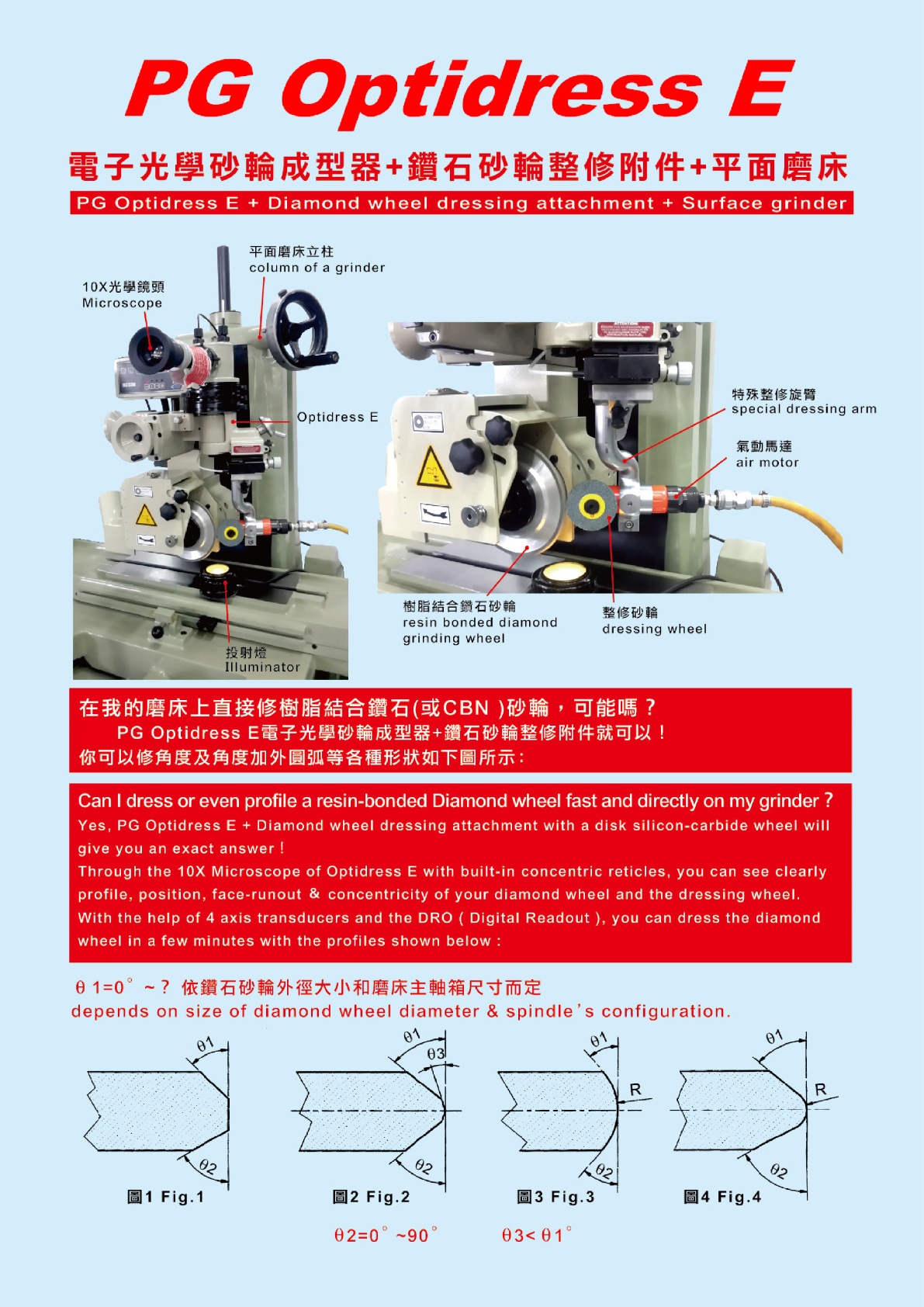

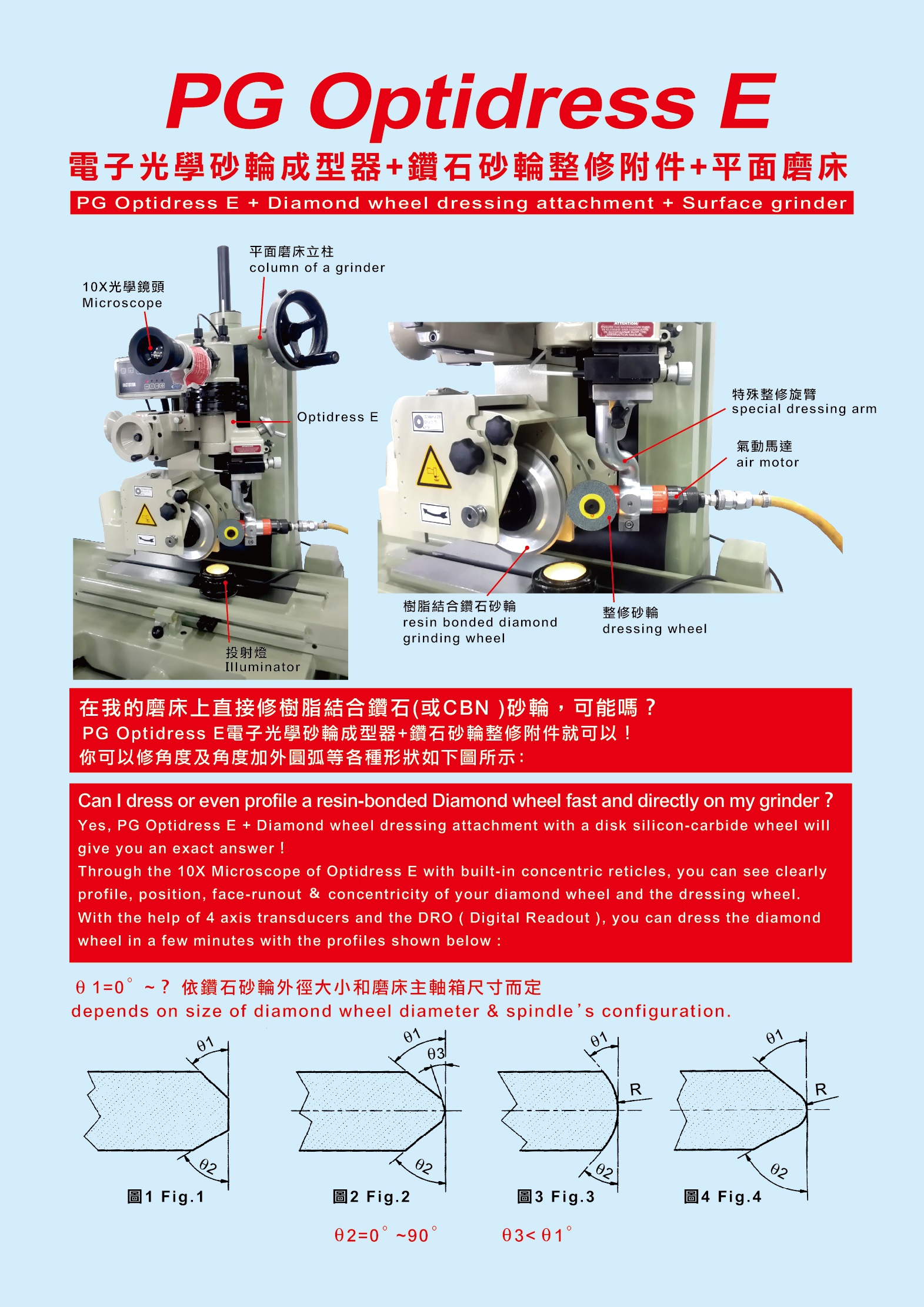

- 可搭配鑽石砂輪整修附件使用
選型與技術支援
成型研磨設備與配套需依既有磨床、工件尺寸與材質、砂輪規格、加工輪廓及預定用途確認；詢價時提供上述資訊，可由台北成型研磨窗口協助選型與配置。
PROFILE GRINDING / PRODUCT

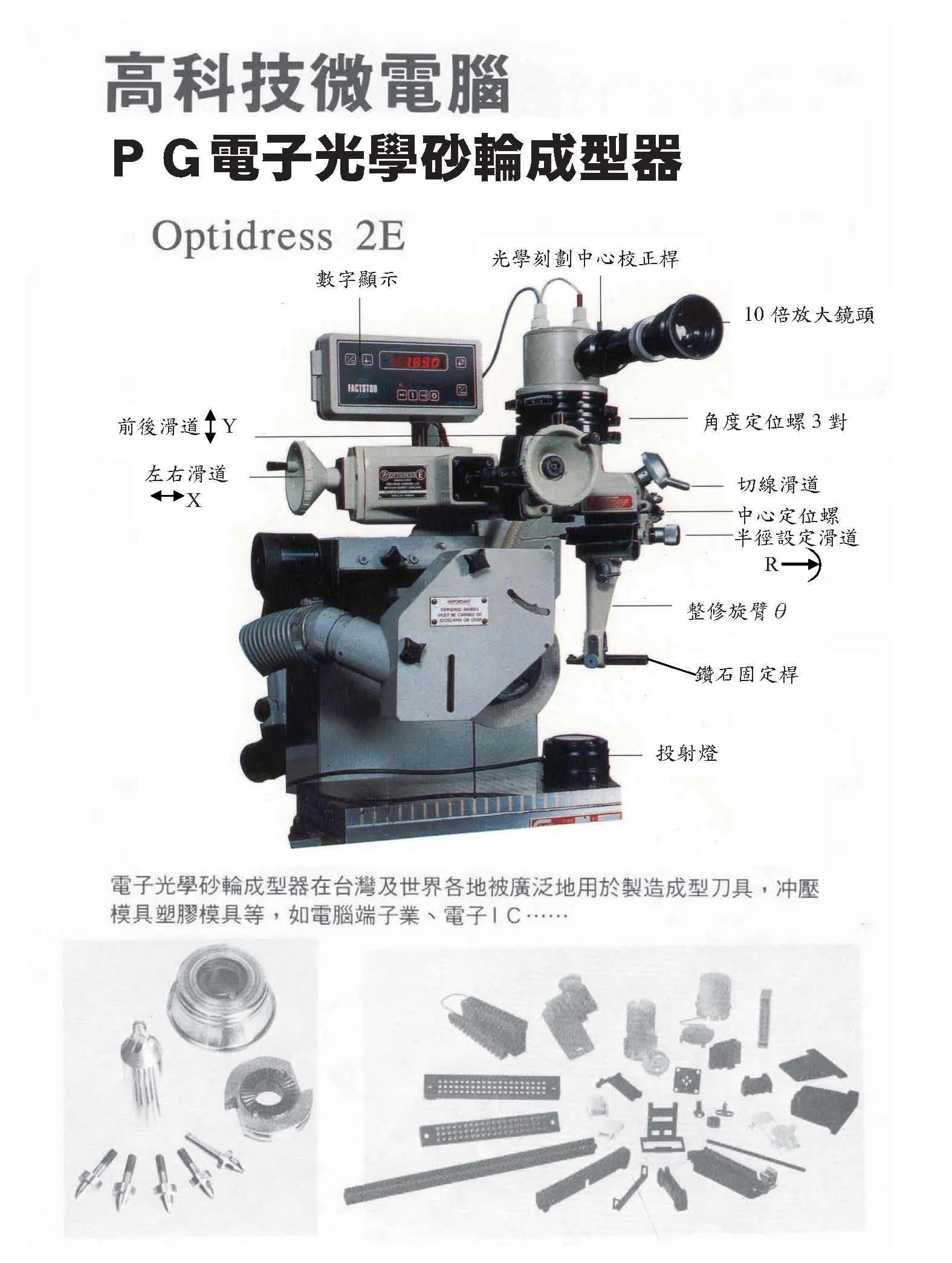

PG Optidress E 電子光學砂輪成型器
10 倍光學觀察搭配四軸數位量測，協助操作者直接觀察砂輪形狀、位置、偏擺與同心度，並進行角度、圓弧與複合輪廓整修。

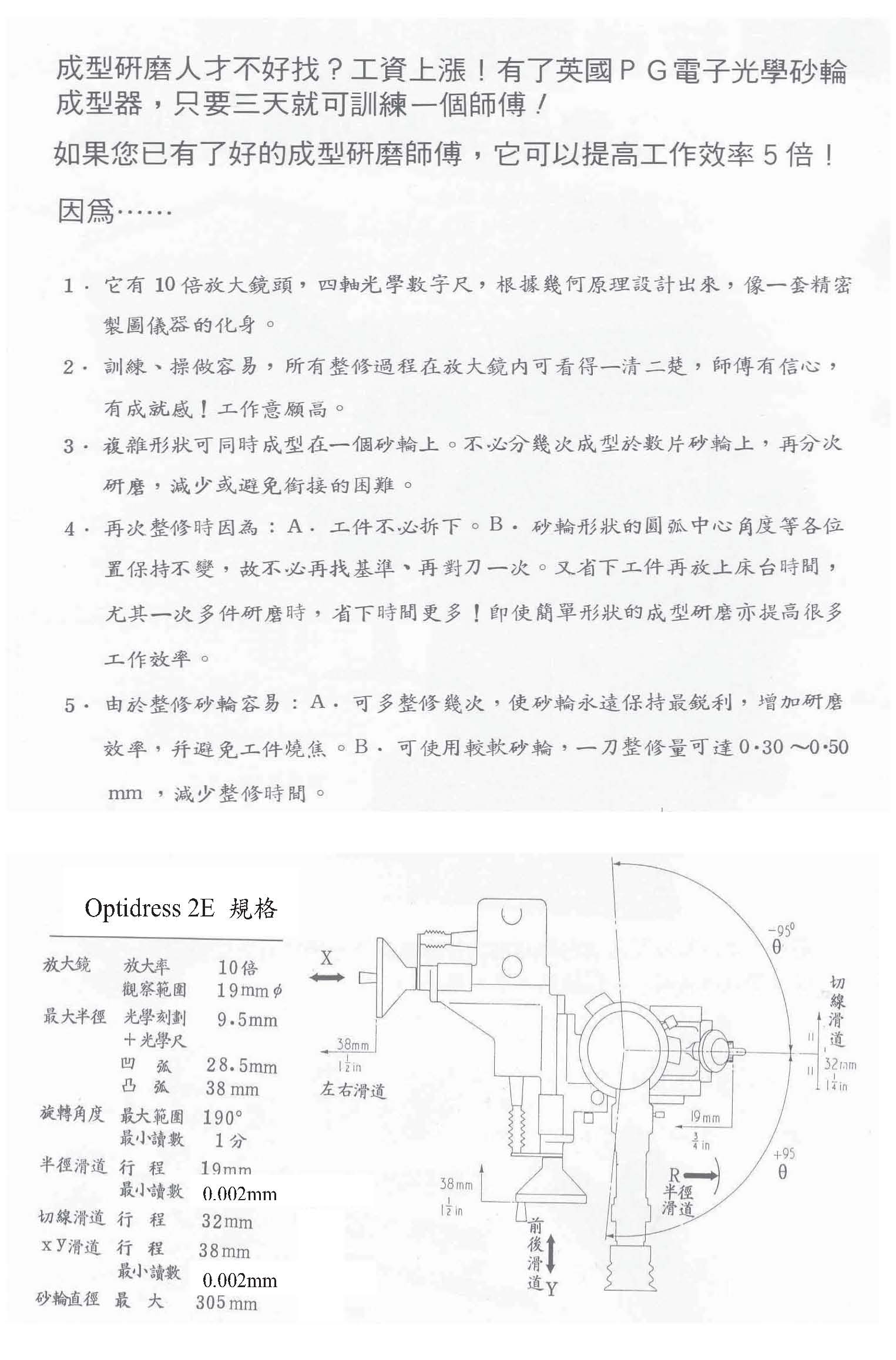

規格與選項
型號OPTIDRESS-E
放大率10 倍
觀察範圍19 mm
光學刻劃＋光學尺最大半徑9.5 mm
凹弧28.5 mm
凸弧38.0 mm
旋轉角度最大 190°；最小讀數 1 分
半徑滑道行程 19 mm；最小讀數 0.002 mm
切線滑道行程 32 mm
X／Y 滑道行程 38 mm；最小讀數 0.002 mm
砂輪直徑最大 305 mm
實際整修範圍與可搭配砂輪尺寸仍需依磨床主軸、砂輪外徑及應用條件確認。
應用
砂輪輪廓成型與再整修角度與圓弧輪廓複合輪廓成型研磨砂輪偏擺與同心度觀察
選型重點
- 以輪廓圖核對凹弧、凸弧、角度與所需滑道行程。
- 將最小讀數與目標工件公差分開列示，供整體加工條件評估。
產品圖片
影片
PG Optidress E 電子光學砂輪成型器 video 1
常見問題
PG Optidress E 的光學觀察與數位量測各有何用途？
10 倍光學觀察可檢視砂輪與修刀的相對位置；四軸 X／Y／R／角度讀值用於角度、圓弧與複合輪廓設定。光學觀察範圍、滑道行程與最小讀數應分別核對。
0.002 mm 最小讀數是否等同工件加工精度？
最小讀數是半徑及 X／Y 滑道的讀取規格，不能直接當作成品加工精度保證。實際結果需依磨床、砂輪、工件、設定及加工條件確認。
砂輪成型器安裝前需要確認哪些條件？
請提供磨床型號、安裝空間、砂輪直徑與材質及預定輪廓。表列最大砂輪直徑為 305 mm，實際供應版本與配合條件仍須由台北成型研磨窗口確認。
